芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中英飞凌Infineon的一款EZ-PD™ PAG1系列USB PD控制器芯片CYPAS111A1-24LQ已经被昂科的通用烧录平台AP8000所支持。

EZ-PD PAG1 是一款集成 了USB-PD 功能的双芯片 AC-DC 电源解决方案，可助力实现充电器的小型化。这些功能强大的充电器与 USB-C 充电线配合使用，能够为配备 USB-C 端口的先进设备和传统设备充电。

EZ-PD PAG1 芯片组由同步整流控制器和 PD 控制器组成，是高性能 AC-DC充电器的理想选择。这款完整的的解决方案可以大幅节省PCB（印刷电路板）空间和BOM（物料清单）成本，使我们能够设计出功率更大、尺寸更小的充电器。而这样的充电器非常适合需要给移动设备快速充电的用户。

英飞凌EZ-PD PAG1 系列将初级和次级控制器集成在一起，可以与氮化镓 （GaN） 和硅 （Si） 功率器件组合使用，提高功率密度。 这些优势使系统设计师能够推出更多差异化的充电器，同时减少18 W至 65 W 功率级别设计的整体BOM成本。

英飞凌-CYPRESS是USB-C技术的市场领导者。EZ-PD PAG1为双芯片USB-C供电解决方案，将主要的一级、二级及USB PD控制器元件集成在一起，再次领先市场。凭借其先进功能，PAG1能够为OEM厂商提供业界最佳的效率、更高的可靠性及更少的物料成本。PAG1具备完全的可编程性，使OEM设计师能够轻松配置其USB充电器解决方案，以便支持多种充电标准，其中包括：PD3.0 (PPS)、QC4/4+、Apple Charging、QC 3.0/2.0、三星AFC和BC 1.2。

USB-C是一种新的连接标准，可在为不同设备同步供电的同时，通过同一根电缆和标准的正反通用连接器来传输数据。USB-C可以提供高达100W的功率输出，并可通过同一端口支持不同的接口标准。随着越来越多的设备趋向于采用同一个充电器或电源适配器来充电，笨重的各类专用电源适配器也将不再是必需品，从而能够简化设计并减少电子垃圾。

IHS Markit工业半导体及传感器领域研究分析师 Noman Akhtar表示：“鉴于USB-C为市场带来的通用性与益处，IHS Markit预计，至少拥有一个USB-C端口的设备数量将从2016年的3亿台增至2021年的约50亿台，五年复合年增长率（CAGR）超过70%。USB Type-C是一种先进的有线接口技术，具有快速充电功能，并能够在许多设备之间实现数据同步传输，将使许多消费电子产品领域更加现代化。”

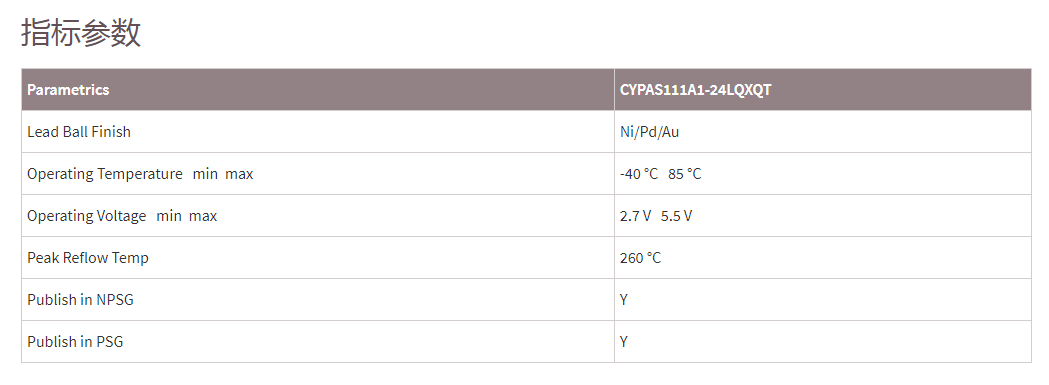

CYPAS111A1-24LQ的指标参数：

PAG1S 关键指标：

l Works with both primary-side and secondary-side controlled y back designs

l Integrates secondary-side regulation, synchronous rectier (SR), and charging port controller

l Supports Quasi-Resonant (QR) or Critical Conduction Mode (CrCM), valley switching, Discontinuous

l Conduction Mode (DCM), and burst mode for light load operations

l Switching frequency range of 20kHZ to 150kHZ

l Higher efciency across line and load levels with independent CC/CV loop control

l Supports USB PD 3.0 with PPS (USB-IF certied, TID:1475), QC4+

l Supports legacy charging protocols: BC v1.2, AFC, and Apple charging

l Integrates low side current sense amplier and VBUS NFET gate drivers

l Available in a 24 QFN (4x4) package

图1：初级线圈设计的参考框图

图2：次级线圈的设计参考框图

      昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过烧录器编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI,ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex，Motorola S,Binary,POF等文件格式。

关于英飞凌：总部位于德国Neubiberg的英飞凌科技股份公司，为现代社会的三大科技挑战领域——高能效、连通性和安全性提供半导体和系统解决方案。公司致力于打造一个更加便利、安全和环保的世界，在赢得自身成功发展的同时，积极践行企业社会责任。2021财年（截止9月30日），公司的销售额达110亿欧元，在全球范围内拥有约50,280名员工。英飞凌在法兰克福证券交易所（股票代码：IFX）和美国柜台交易市场 OTCQX International Premier（股票代码：IFNNY）挂牌上市，英飞凌科技公司的业务遍及全球，在中国、美国圣何塞、亚太地区的新加坡和日本东京等地拥有分支机构。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
