芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中AGM的可编程逻辑器件AG576SL100已经被昂科的通用烧录平台AP8000所支持。

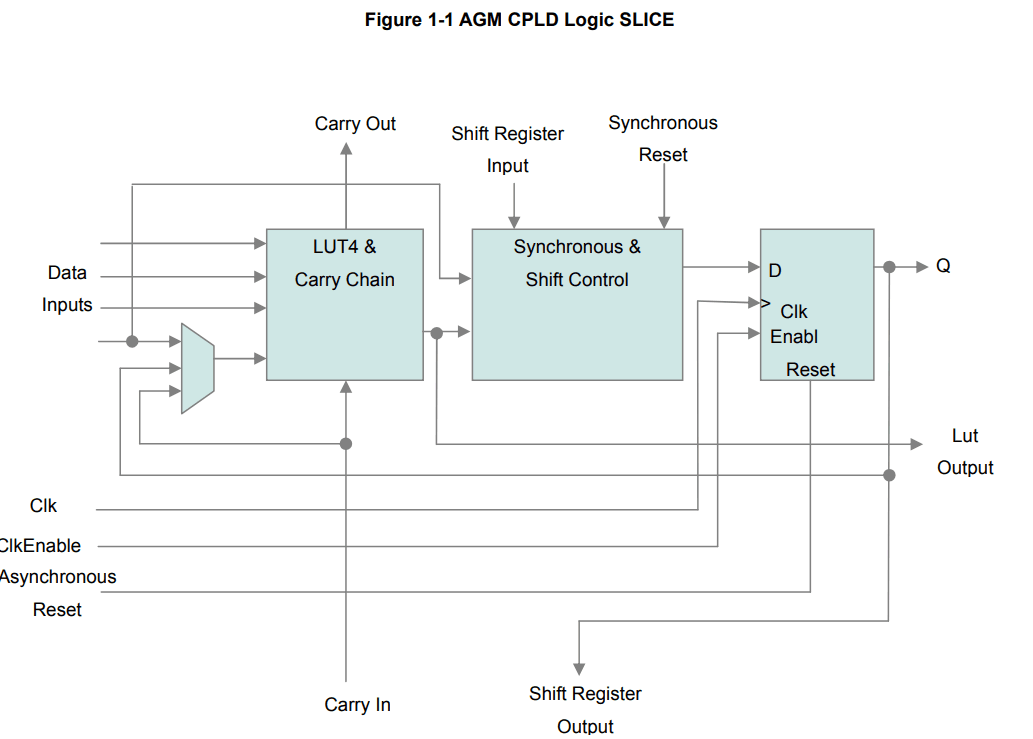

AG576SL100是一款处理器及微控制器/CPLD复杂可编程逻辑器件，封装形式为LQFP-100_14x14x05P。该AGM CPLD设备包含一个工业最先进的二维基于行和列的架构来实现自定义逻辑。不同速度的列和行互连提供了逻辑块(LBs)和IOs之间的信号互连。逻辑阵列由LBs组成，每个LB中有16个逻辑切片(LS)。一个切片是一个能够有效实现用户逻辑功能的小逻辑单元。在整个设备上，LBs被分组成行和列。CPLD器件的密度范围可达576片。设备全局时钟网络由4条贯穿整个设备的全局时钟线组成。全局时钟网络可以为设备内的所有资源提供时钟，如输入/输出元素(ioo)、片。全局时钟线也可用于其他高扇出信号。每个设备I/O引脚由位于LBrows和设备外围列末端的IOE提供。

I/O引脚支持各种单端标准。每个IOE包含一个双向I/O缓冲区。每个设备都嵌入了一个闪存块。该闪存存储的很大一部分被用作专用配置闪存(CFM)块。CFM闪存块为所有SRAM配置位提供非易失性存储。CFM在上电过程中自动下载和配置逻辑块和IP，提供即时启动顺序操作。

产品特性：

l 低成本、低功耗CPLD

l 即时启动，非易失的兼容FPGA架构。

l 全球时钟网络中多达4条全球时钟线，驱动整个设备。提供可编程的快速传播延迟和时钟到输出时间。

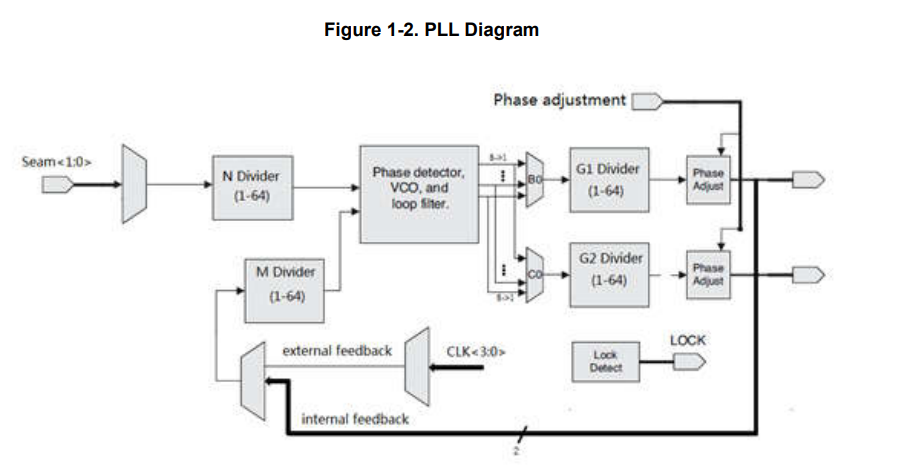

l 提供锁相环，每个设备提供时钟乘法和相移(AG256没有锁相环)。UFM支持256kbits的非易失性存储。

l 支持3.3-V、2.5-V、1.8-V、1.5-V逻辑电平

l 可编程转换速率，驱动强度，总线保持，可编程上拉电阻，开路漏极输出，施密特触发器和可编程输入延迟。

l 内置联合测试行动组(JTAG)边界扫描测试(BST)电路投诉IEEE标准1149.1-1990

l ISP电路符合IEEE标准1532

l 3.3 - v, 2.5 v, 1。LVDS输出(LVDS_ E_ _3R)

l RSDS仿真输出(RSDS_ E_ 3R)

l 操作接点温度从-40到100”C

                                                                                                                                                                          图1：产品框图

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过烧录器编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

关于遨格芯：

上海遨格芯微电子有限公司(AGM)成立于2012年，是国内领先的以可编程逻辑技术为基础, 提供应用市场SoC芯片的半导体集成电路无生产线设计公司。由来自美国硅谷知名可编程逻辑 SoC 企业的团队和国内资深工程团队创办。AGM自主研发并量产国内可编程逻辑SoC的产品系列应用于工业，消费类，和人工智能等应用SoC市场, 拥有OEM, 客户,和合作方的认证，并在自有编译软件和电路拥有自主知识产权。并且通过了三星严格的供应商测试认证，成为三星Galaxy手机里除Lattice之外的唯一备选FPGA器件，实现了国内FPGA公司出口零的突破，具有特殊的战略意义。

AGM在软件和电路上拥有自主知识产权，在产品方面目前走的是兼容主流大厂并软硬件生态不变的路线，在芯片内部接口兼容主流厂商器件，PCB板级可以直接替换并用AGM编译软件导入烧写，AGM目前供货器件可以直接替换：

CPLD系列，针对Altera MAX II系列，包括EPM240T100，EPM570T144，EPM570T100。

关于昂科技术：

昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
