芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中STC的单时钟/机器周期(1T)的单片机STC15F2K60S2的烧录已经被昂科的通用烧录平台AP8000所支持。

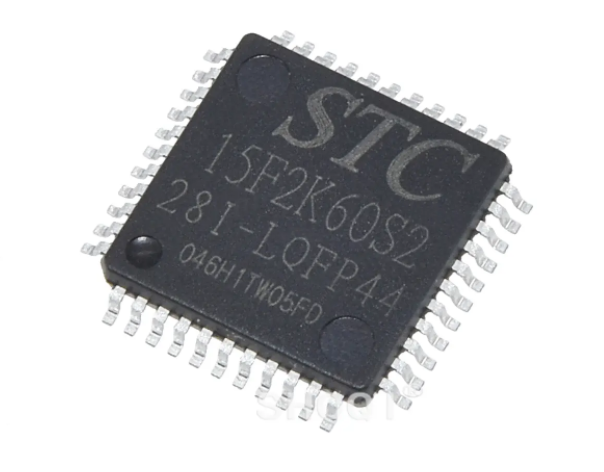

      STC15F2K60S2系列单片机是STC生产的单时钟/机器周期(1T)的单片机，是高速/高可靠/低功耗/超强抗干扰的新一代8051单片机，采用STC第八代加密技术，无法解密，指令代码完全兼容传统8051，但速度快8-12倍。内部集成高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)，ISP编程时5MHz~35MHz宽范围可设置，可彻底省掉外部昂贵的晶振和外部复位电路(内部已集成高可靠复位电路，ISP编程时8级复位门槛电压可选)。3路CCP/PWM/PCA，8路高速10位A/D转换(30万次/秒)，内置2K字节大容量SRAM，2组超高速异步串行通信端口(UART1/UART2，可在5组管脚之间进行切换，分时复用可作5组串口使用)，1组高速同步串行通信端口SPI，针对多串行口通信/电机控制/强干扰场合。

主要性能：

• 大容量2048字节片内RAM数据存储器

• 高速：1个时钟/机器周期，增强型8051内核(STC Y5)，速度比传统8051快7～12倍

速度也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%

• 宽电压：5.5～3.8V，2.4～3.6V(STC15L2K60S2系列)

• 低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)

内部高精度R/C时钟，±1% 温飘(-40℃~+85℃)，常温下温飘5‰，可彻底省掉外部昂贵的晶体时钟，内部时钟从5MHz~35MHz可选

• 内部高可靠复位，ISP编程时8级复位门槛电压可选，彻底省掉外部复位电路

• 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可)，-INT2/-INT3/-INT4(下降沿中断)；CCP0/CCP1/CCP2/RxD/RxD2/T0/T1/T2 管脚；内部掉电唤醒专用定时器

• 工作频率：5～35MHz，相当于普通8051：60～420MHz

• 8/16/24/32/40/48/56/60/61K字节片内Flash程序存储器，擦写次数10万次以上

• 大容量片内EEPROM（FLASH）功能，擦写次数10万次以上

• ISP/IAP（在系统可编程/在应用可编程），无需编程器/仿真器

• 高速ADC，8通道10位，速度可达30万次/秒。3路PWM还可当3路D/A使用

• 3通道捕获/比较单元(CCP/PCA/PWM)

– 也可用来再实现3路D/A 3个定时器或3个外部中断(支持上升沿/下降沿中断)

• 6个定时器，2个16位可重装载定时器T0和T1兼容普通8051的定时器，新增了一个16位的定时器T2，并可实现时钟输出，3路CCP/PCA可再实现3个定时器

• 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：

① T0在P3.5输出时钟；

② T1在P3.4输出时钟；

③ T2在P3.0输出时钟，以上3个定时器/计数器输出时钟均可1~65536级分频输出；

④内部主时钟在P5.4/MCLKO对外输出时钟(STC15系列8-pin单片机的主时钟在P3.4/MCLKO 对外输出时钟)

• 硬件看门狗(WDT)

• SPI高速同步串行通信接口

• 双串口/UART，两个完全独立的高速异步串行通信端口，分时切换可当5组串口使用

• 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令

• 通用I/O口(42/38/30/26个)，复位后为：准双向口上拉(8051传统I/O口)

可设置四种模式：准双向口上拉、强推挽上拉、仅为输入/高阻和开漏

每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA

• 如果I/O口不够用可以用3根普通I/O口线外接74HC595来扩展I/O口，并可多芯片级联扩展几十个I/O口，还可用A/D作按键扫描来节省I/O口

整体框图

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

       主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和ic编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

       关于宏晶科技：宏晶科技（STC），是新一代增强型8位单片微型计算机标准的制定者和领导厂商。致力于提供满足中国市场需求的高性能单片机技术，在业内处于领先地位，销售网络覆盖全国。超强抗干扰工业规格的单片微型计算机现推广的产品有：STC增强型8051系列FLASH单片机低成本、MCU型DSP微处理器、复位电源监控电路高性能SRAM SDRAM FLASH RS-232 RS-485接口电路、LDO MCU USB型MCU。

       关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
