芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中RICHTEK的RT7083系列集成驱动器的三相 PMSM/BLDC电机控制器RT7083GQW已经被昂科的通用烧录器平台AP8000所支持。

RT7083是针对PMSM/BLDC电机应用的专用IC，内含三相电机控制器、三相栅极驱动器、三个自举二极管、一个5V线性稳压器和一个Buck转换器。

RT7083内置32位ARM Cortex-M0 MCU内核和其他可完成无传感器场矢量控制（FOC）的外围接口电路，具有ADC、DAC、通讯接口、SVPWM、看门狗定时器、电流检测电路、欠压锁定电路、短路保护电路和堵转保护电路等系统级外设，可构成外围元件少、PCB占用空间小、成本低廉的系统。

RT7083内置的工作电压可达58V的自举驱动电路可驱动三相半桥配置的外部N型 MOSFET开关，具有可控制的死区时间设计以避免外接MOSFET出现直通短路现象。

关键特性：

• 集成三相PMSM/BLDC电机控制器、栅极驱动器、自举二极管、5V线性稳压器和Buck 转换器

• 输入电压范围：7V~58V

• 无需传感器的正弦波场矢量定向控制（FOC）

• ADC输入端集成有滤波电路

• 具备短路保护、欠压锁定保护、堵转保护和过热保护功能

• PMSM/BLDC电机控制器

– 32位ARM Cortex-M0内核，工作频率高达60MHz

– 集成16kB MTP-ROM和4kB SRAM，内置电机控制函数库

– 电源管理方式：常规或深度睡眠

– 通讯接口：I2C和UART

– 可配置x1/x4/x8/x16 ADC增益

– 7通道10位ADC

♦ AD0~AD5用于查分模式的电流检测

♦ AD6~AD9用于系统应用

– 1通道电压型10位DAC用于调试

• 栅极驱动器

– 浮动设计实现自举工作

– 电流吐/纳能力：200mA/500mA

– 各通道内含欠压锁定功能

– 各通道延迟时间一致

应用

• 排气扇、台扇、通风机等风机应用

• 水泵

• 空气净化器

整体框图

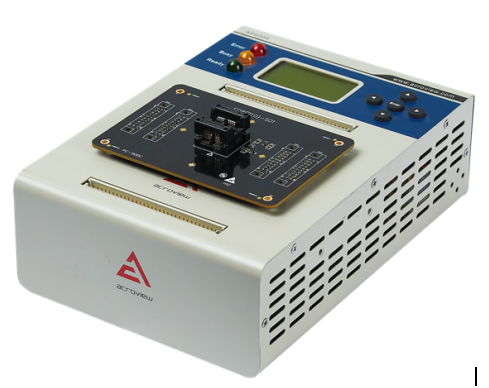

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台自动编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过自动编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

关于立锜科技：立锜科技（RICHTEK），立锜科技是一间国际级的模拟IC设计公司，我们专注于提供客户多元且具竞争力的产品以及完整的电源管理解决方案。自成立以来，立锜专注于整合技术能力、坚持质量和积极的客户服务，以提供客户产品价值为宗旨，产品广泛应用于电脑、消费性终端产品、网络通讯装置、大尺寸面板显示器等领域。立锜成立于1998年，总公司设立于台湾新竹，并且于亚洲、美国和欧洲各地有服务据点。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
