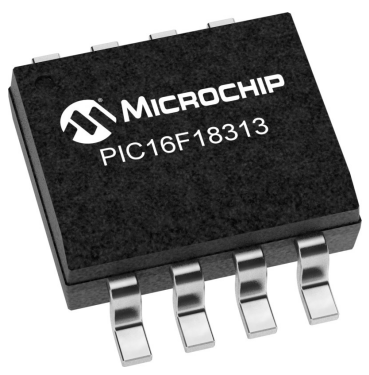

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中Microchip的PIC16F18313系列采用XLP技术的全功能低引脚数单片机PIC16F18313-*/SN的烧录已经被昂科的通用烧录平台AP8000所支持。

PIC16(L)F18313/18323单片机具有模拟外设、独立于内核外设和通信外设，结合超低功耗(eXtreme Low Power XLP)特性，适合广泛的通用和低功耗应用。外设引脚选择(Peripheral Pin Select，PPS)功能支持在使用数字外设(CLC、CWG、CCP、PWM和通信)时进行引脚映射，提高了应用设计灵活性。

产品特征：

内核特性

• 优化的C编译器RISC架构

• 仅需学习49条指令

• 工作速度:

- DC-32 MHz 时钟输入

- 最小指令周期为125 ns

• 中断功能

• 16级深硬件堆栈

• 2个8位定时器

• 1个16位定时器

• 低电流上电复位(Power-on Reset，POR)

• 可配置上电延时定时器(Power-upTimer，PWRTE)

• 带快速恢复的欠压复位(Brown-out Reset，BOR)

• 低功耗BOR(Low-PowerBOR，LPBOR)选项

• 扩展型看门狗定时器(Watchdog Timer，WDT)，采用专用片上振荡器，确保运行可靠

• 可编程代码保护

存储器

• 3.5KB闪存程序存储器

• 256字节数据SRAM存储器

• 256 字节EEPROM

• 直接、间接和相对寻址模式

工作特性

• 工作电压范围:

- 1.8V至3.6V(PIC16LE18313/18323)

- 23V至5.5V(PIC16F18313/18323)

• 温度范用:

- 工业级:-40℃至85℃

- 扩展级:-40℃至125℃

超低功耗(XLP)特性

• 休眠模式:40 nA(1.8V时，典型值)

• 看门狗定时器:250 nA(1.8V时，典型值)

• 辅助振荡器:300 nA(32kHz时)

• 工作电流:

- 8uA(32kHz、1.8V时，典型值)

- 37uA/MHz (1.8V时，典型值)

节能工作模式

• 空闲:能够使 CPU 内核进入休眠状态，而内部外设依靠系统时钟继续工作

• 打盹:能够使 CPU 内核工作速度慢于内部外设所使用的系统时钟

• 休眠:最低功耗

• 外设模块禁止(Periphera Module Disable，PMD):外设电源禁止硬件模块将未使用外设的功耗降至最低

数字外设

• 可配置逻辑单元(ConfigurableLogic Cell，CLC):

- 2个CLC

- 集成组合和顺序逻辑

• 互补波形发生器(Complementary Waveform Generator,CWG):

- 上升沿和下降沿死区控制

- 全桥、半桥和单通道驱动

- 多个信号源:

• 捕捉/比较/PWM(Capture/Compare/PWM，CCP)模块:

- 2个CCP

- 捕捉/比较模式:16位分辨率

- PWM 模式:10 位分辨率

• 脉宽调制器:

- 两个10位PWM

• 数控振荡器(Numerically Controlled Oscillator, NCO):

- 高精度线性频率发生器(50%占空比)，源输入时钟的0.0001%步长

- 输入时钟:0 Hz<FNco<32 MHz

- 分辨率:FNCO/220

• 串行通信:

- EUSART

- 符合RS-232、RS-485和LIN

- 自动波特率检测，检测到启动位时自动唤醒

- 主同步串行端口(Master Synchronous Serial Port，MSSP) -SPI

- 兼容I²C、SMBus和PMBusM

• 数据信号调制器(Data Signal Modulator，DSM):

- 调制载波信号和数字数据来创建与载波信号同步的输出波形

• 最多12个I/O引脚:

- 可单独编程的上拉

- 压摆率控制

- 带边沿选择功能的电平变化中断

- 输入电平选择控制(ST或TTL)

- 使能数字漏极开路

• 外设引脚选择(PPS):

- 数字外设I/O引脚重映射

定时器模块

• TimerO:

- 8/16位定时器/计数器

- 同步或异步操作

- 可编程预分频器/后分频器

- 用于捕捉/比较功能的时基

• 带门控控制的Timer1:

- 16位定时器/计数器

- 可编程内部或外部时钟源

- 多个门控源

- 多种门控模式

-用于捕捉/比较功能的时基

• Timer2:

- 8位定时器

- 可编程预分频器/后分频器

- 用于PWM功能的时基

模拟外设

• 10位模数转换器(Analog-to-Digital Converter, ADC)

- 最多17路外部通道

- 可在休眠模式下进行转换

• 比较器:

- 最多两个比较器

- 同相输入端上的固定参考电压

- 比较器输出可从外部访问

• 5位数模转换器(Digital-to-Analog Converter DAC):

- 5位分辨率，轨对轨

- 正参考电压选择

- 未经缓冲的I/O引脚输出

- 内部连接至ADC和比较器

• 参考电压:

- 固定参考电压:1.024V、2.048V和4.096V输出级别

灵活的振荡器结构

• 高精度内部振荡器:

- 最高32MHz的软件可选频率范围

- 4MHz标称校准点的精度为+1%

• 4xPLL用于外部时钟源

• 31kHz低功耗内部振荡器(LFINTOSC)

• 32kHz外部低功耗晶振(SOSC)

• 外部振荡器模块具有:

- 3种晶振/谐振器模式，频率最高为20MHz

- 3种外部时钟模式，频率最高为20MHz

- 故障保护时钟监视器

- 允许在外设时钟停止时安全关断

- 振荡器起振定时器(Oscillator Start-up Timer OST)

- 确保晶振稳定

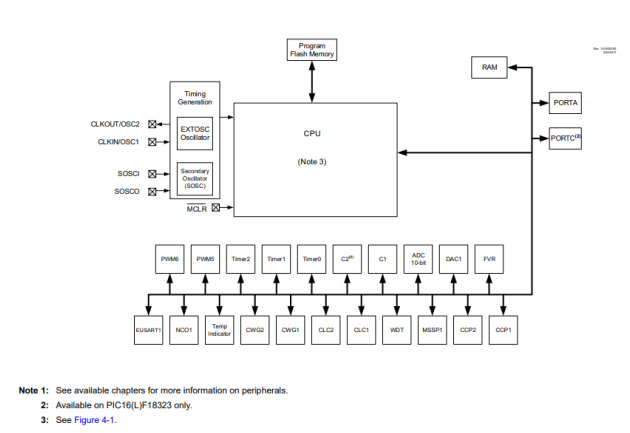

整体框图

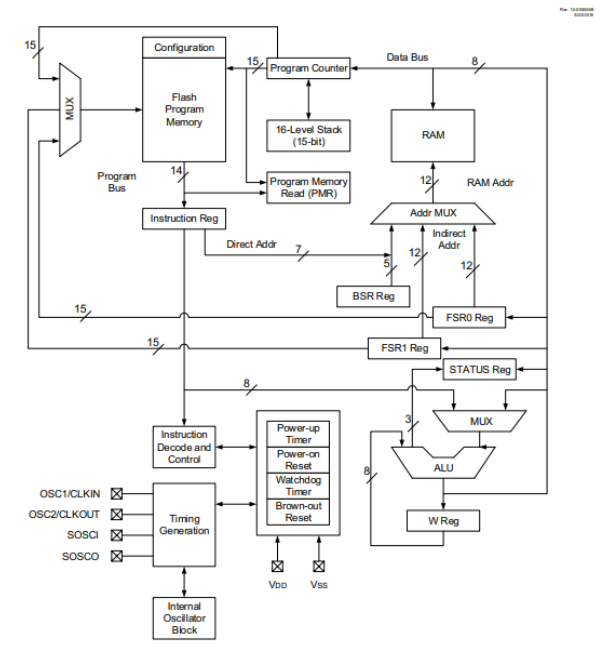

内核框图

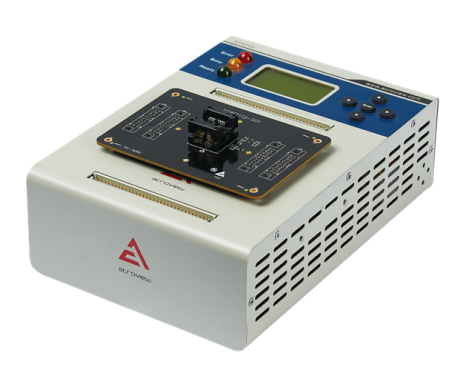

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台自动编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

关于美国微芯科技：美国微芯科技（MicroChip），成立于1989年，全球设有34家区域培训中心，Microchip单片机全球8位单片机（MCU）付运量排名第一。是全球领先的单片机和模拟半导体供应商，为全球数以千计的消费类产品提供低风险的产品开发、更低的系统总成本。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
