产品特性

• 核心：ARMP32位CortexTM-Mo CPU，频率高达48MHz

• 回忆-+6到64KB的闪存--4到8具有硬件奇偶校验的 SRAM字节检查

• CRC计算单元

• 复位和电源管理-电压范围：2.4V到3.6伏一-士电/掉电复位（POR/PDR）——低功耗模式：睡眠、停止、待机

• 时钟管理——4至32MHz晶振一-32带有校准功能的RTCkHz振荡器--内部8带有X6PLL选项的MHz RC一-内部40kHz RC振荡器

• 多达55个快速/O一所有可映射到外部中断向量--多达36个/0，其中耐电压能力

• 5通道DMA控制器1×12位，1.0uSADC（最多16个通道）一-转换范围：0到3.6伏一独立的模拟电源从2.4到3.6伏

产品参数

• 产品种类：电子元器件

• 频率：48兆赫兹

• 工作电压：2.4V~3.6V

• 针脚数：20

• 时钟频率：48兆赫

• RAM大小：4KB

• 位数：32

• FLASH内存容量：16KB

• 模数转换数：（ADC)1

• 输入/输出数：15输入

• 工作温度（Max)：85℃

• 工作温度（Min)：-40℃

• 电源电压：2.4V~3.6V

• 电源电压（Max)：3.6V

• 电源电压（Min)：2.4V

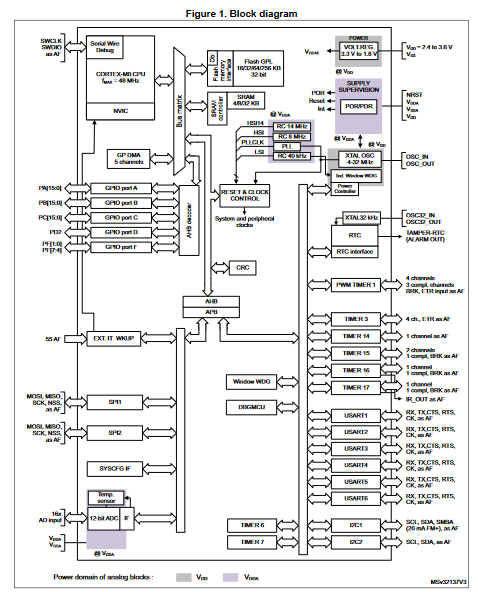

图1：功能框图

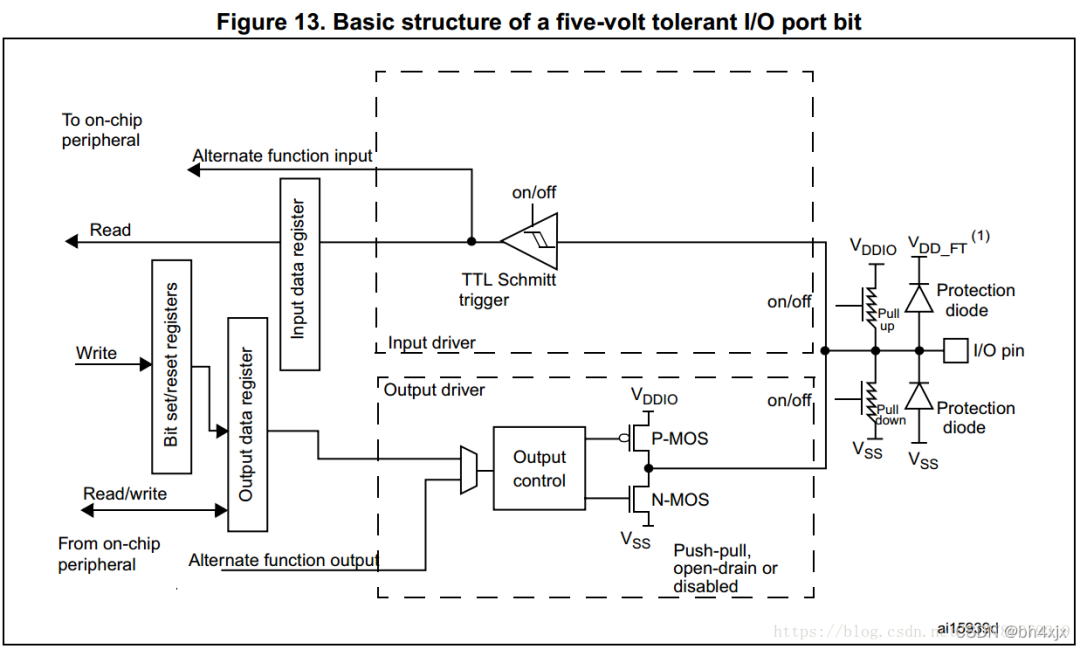

图2：内部I/O结构图

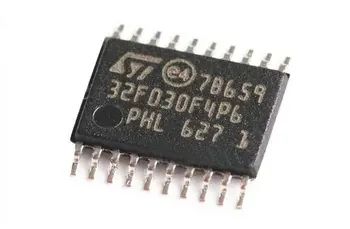

ST的STM32F030F4P MCU高级体系结构与STM32平台相结合，允许低功率应用设计，提供不同的封装类型。具有嵌入式闪存和SRAM 的 ARM Cortex-M0 内核处理器与所有ARM工具和软件兼容。STM32F030 ARM处理器微控制器 (MCU) 适用于广泛的应用，包括应用控制和用户界面、手持设备、A/V 接收器、PC 外设、游戏平台、消费者电器用具、打印机、报警系统和 HVAC。

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台自动编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
