nRF5340基于Nordic经过验证并在全球范围广泛采用的nRF51和nRF52系列多协议SoC而构建，同时引入了具有先进安全功能的全新灵活双处理器硬件架构，支持包括蓝牙5.1/低功耗蓝牙（Bluetooth® Low Energy /Bluetooth LE）、蓝牙Mesh、Thread和Zigbee等主要RF协议。

nRF5340将高性能应用处理器、完全可编程的超低功耗网络处理器以及先进的信任根和受信任的执行安全功能集成在一个低功耗多协议SoC中，可用于专业照明、工业自动化、先进的可穿戴设备和其他复杂的物联网应用。

nRF5340 SoC为扩展工作温度至105oC而设计，同时支持多协议和先进的安全功能，非常适合专业照明和工业应用。此外，这款SoC的高性能应用处理器还带有512KB RAM大内存，可满足下一代尖端可穿戴设备的需求。该器件带有扩展的QSPI外设接口，能够以96MHz与外部存储器连接，同时还集成了可用作显示器和复杂传感器接口的32MHz高速SPI外设。

nRF5340集成了ArmTrustZone®的Arm CryptoCell-312技术和安全密匙存储，可提供最高级别的安全性。该器件使用Arm CryptoCell-312将最通用的互联网加密标准进行硬件加速，同时Arm TrustZone通过在单个内核上创建安全和非安全代码执行区，为受信任的软件提供系统范围内的硬件隔离。nRF5340的综合安全功能可实现先进的信任根和安全的固件更新，同时保护SoC免受恶意攻击。

nRF5340基于Arm®Cortex®-M33双核处理器;一个为高性能应用处理器，运行速率可达128MHz(510 CoreMark)，带有专用1MB闪存和512KB RAM；另一个为运行速率为64MHz(238 CoreMark)的完全可编程超低功耗网络处理器，具有专用256KB闪存和64KB内存。功能强大的应用处理器效率极高(65 CoreMark/mA)，具有8KB的两通道关联缓存，支持DSP和浮点功能，并提供电压和频率调节选项，该应用处理器集成了Arm TrustZone的Arm Cryptocell-312以及安全密匙存储的先进安全功能，带有包括NFC、USB、QSPI和高速SPI的各种接口外设。完全可编程的网络处理器的能效更高(101 CoreMark/mA)，并针对无线电运作期间的低功耗和低占空比传感器采集进行了优化。可编程的网络处理器访问提供了2.4GHz私有协议的最优实现，确保了从nRF51和nRF52系列移植的可行性。

nRF5340的软件开发套件nRF Connect SDK提供了完整的解决方案，其中集成了Zephyr RTOS、低功耗蓝牙协议栈、应用示例和硬件驱动程序。nRF Connect SDK是用于开发基于nRF9160 SiP商业产品的可靠解决方案。目前加上对nRF5340支持，这款SDK统一了低功耗蜂窝物联网和低功耗短距离无线应用开发。nRF Connect SDK公开托管在GitHub上，由Git提供源代码管理，并提供免费的SEGGER Embedded Studio IDE支持。Nordic还推出了一款价格低廉的nRF5340单板预览开发套件nRF5340 PDK，开发人员能使用nRF5340的全部功能和所有GPIO，该PDK还带有用于SoC编程和调试的板载SEGGER J-Link调试器。

特性

• 高性能应用处理器

• 128/64MHz Arm Cortex-M33，带FPU和DSP指令

• 1MB闪存+ 512KB RAM

• 8KB 2路组关联缓存

• 完全可编程的网络处理器

• 64MHz Arm Cortex-M33，带2KB指令缓存

• 256KB闪存+64KB RAM

• 超低功耗

• 真正安全的SoC

• 通过Arm TrustZone进行可信执行

• 带Arm CryptoCell-312的可信根

• 超低功耗2.4GHz多协议无线电

• 蓝牙5.1测向功能

• 蓝牙5长距离

• 蓝牙网状网络、Thread和Zigbee

• TX(0dBm)下为3.2mA，RX下为2.6mA

• RX灵敏度：-97.5dBm

• NFC

• 各种数字接口，采用EasyDMA

• 全速USB

• 用于外部存储器的96MHz加密QSPI

• 用于显示器和快速传感器的32MHz高速SPI

• 扩展工作温度：105°C

• 电源电压范围：1.7V至5.5V

应用领域

• 专业照明

• 工业自动化

• 资产跟踪和实时定位系统

• 医疗设备

• 智能家居

• 高级可穿戴设备

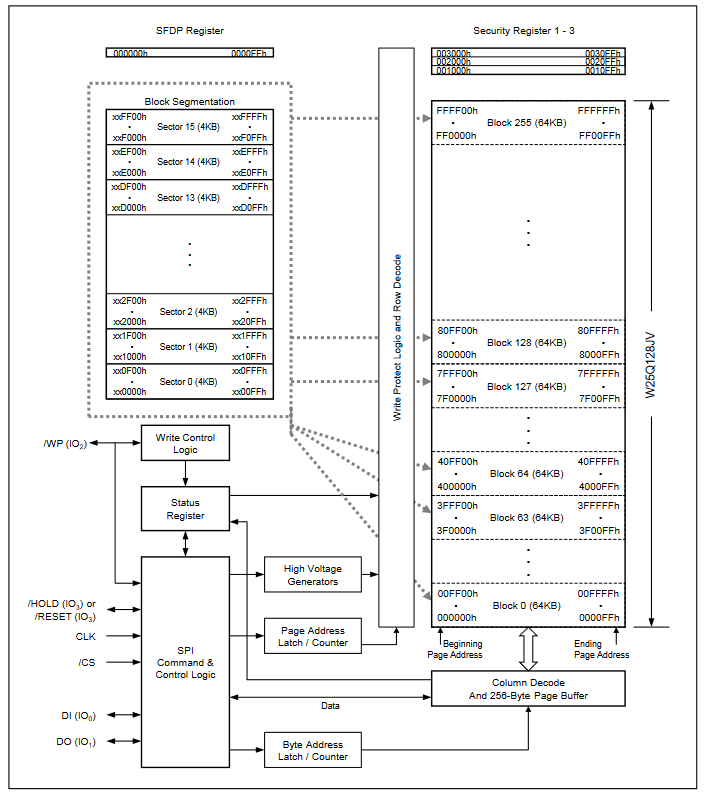

整体框图

昂科技术目前与多家国际知名半导体MCU厂商整合其安全方案，包含SFI(Secure Firmware Installation)、TSIP(Trusted Secure IP)等；并与其他第三方安全方案供应商(IAR/Trusted Object/ECOLUX) 整合，满足客户的芯片烧录安全方案需求要求。

通过MCU厂商或者第三方安全方案(客户可指定)的安全可信环境，建立安全烧录工程文件，工程文件内容包含OEM ID，生产授权数量，芯片编号，Firmware，产品名称等生产信息，烧录工程会透过OEM ID作为公开密匙打包，将打包后的工程通过满足TLS传输层安全协定方式传送到HSM(硬体加密模块)。HSM内建私钥基于PKI(公开密匙基础建设)标准认证烧录工程文件。工程认证后，启动芯片烧录流程，透过烧录器将芯片UID内容上传到HSM签发专属凭证，并透过HSM将专属凭证烧回芯片。并完整保存芯片烧录与凭证相关签章，输出凭证内容给客户，作为线上产品认证(或OTA认证)使用。

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
