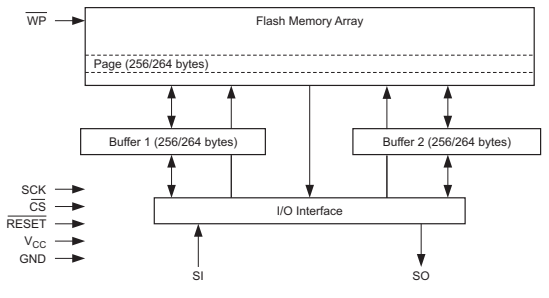

AT45DB041E是一款最低1.65V的串行接口顺序存取闪存，非常适合各种数字语音、图像、程序代码和数据存储应用程序。AT45DB041E还支持RapidS串行用于需要非常高速操作的应用程序的接口。它的4,194,304位内存被组织为2,048页，每个256字节或264字节。除了主存储器，AT45DB041E还包含两个SRAM缓冲器，每个256/264字节。缓冲区允许在重新编程主存储器中的页面时接收数据。两个缓冲区之间的交错可以显著提高系统写入连续数据流的能力。此外，SRAM缓冲器可用作额外的系统暂存器存储器，以及E2 PROM仿真（位或字节可更改性）可以通过自包含的三步读取-修改-写入操作轻松处理。

与使用多条地址线和并行接口随机访问的传统闪存不同，DataFlash®使用串行接口顺序访问其数据。简单的顺序访问大大减少有源引脚数，有助于简化硬件布局，提高系统可靠性，最大限度地减少开关噪声，以及减小封装尺寸。该设备针对许多商业和工业应用进行了优化，其中高密度、低引脚数、低电压和低功耗是必不可少的。

为了允许简单的系统内重新编程，AT45DB041E不需要高输入电压编程。该器件采用 1.65V至3.6V单电源供电，用于擦除、编程和读取操作。AT45DB041E通过芯片选择引脚(CS) 启用，并通过3线接口访问串行输入(SI)、串行输出(SO)和串行时钟(SCK)。所有编程和擦除周期都是自定时的。

产品特征

• 单1.65V-3.6V电源

• 兼容串行外设接口(SPI)

– 支持SPI模式0和3

– 支持RapidS™操作

• 整个阵列的连续读取能力

– 高达85MHz

– 高达15MHz的低功耗读取选项

– 最大6ns的时钟到输出时间(tV)

• 用户可配置页面大小

– 每页256字节

– 每页264字节(默认)

– 页面大小可在工厂预配置为256字节

• 两个完全独立的SRAM数据缓冲器(256/264字节)

– 允许在重新编程主存储器阵列时接收数据

• 灵活的编程选项

– 字节/页程序(1to256/264bytes)直接存入主存

– 缓冲区写入

– 缓冲区到主存页程序

• 灵活的擦除选项

– 页面擦除(256/264字节)

– 块擦除(2KB)

– 扇区擦除(64KB)

– 芯片擦除(4-Mbits)

• 编程和擦除挂起/恢复

• 先进的软硬件数据保护功能

– 个别扇区保护

– 个别扇区锁定，使任何扇区永久只读

• 128字节、一次性可编程(OTP)安全寄存器

– 64字节工厂编程有唯一标识符

– 64字节用户可编程

• 硬件和软件控制的复位选项

• JEDEC标准制造商和设备ID读取

• 低功耗

– 400nA超深度掉电电流（典型值）

– 3µA深度掉电电流（典型值）

– 25µA待机电流（典型值）

– 7mA有源读取电流(典型@15MHz)

• 耐久性：每页至少100,000次编程/擦除周期

• 数据保留：20年

• 符合全工业温度范围

• 绿色(无铅/无卤/符合RoHS)封装选项

– 8引脚SOIC(0.150"宽和0.208"宽)

– 8焊盘超薄DFN(5x6x0.6mm)

– 8-ball晶圆级芯片规模封装

– 晶片形式

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
